点击图片查看原图一. 概述
iDACS分段现场测量分析软件系统是由工程技术人员和专业软件开发工程师在借鉴国外先进经验与技术的基础上合作开发完成的，用于船舶制造过程现场数据采集、现场尺寸检查、几何量检查、三维精度控制等的专用系统。
它以系统软件为核心，集成现代高精度全站仪及各种附件于一体，强大的三维图形、偏差现场显示功能，操作更加直观可靠，避免测点位置混淆；便携式电子图纸，现场不需携带易损的纸质图纸，能够快速、精确、自动的进行尺寸与精度检查及控制。
系统软件基于苹果操作系统，安装于便于现场携带的iPad之上。操作简单、界面友好、功能丰富，操作人员经简单培训即可快速掌握，投入实际工作。
二. 优势
1. 采集数据自动记录，数据更安全
2. 操作简单、功能丰富，强大的图形可视化界面保证现场查看模型的需求，省去现场、精度办公室往返的工作
3. 测量精度高，速度快，测距范围大，可从几米到几十米甚至上百
4. 便携式电子图纸，现场无需携带易损纸质图纸
5. 拍摄现场照片，与分段精度分析数据一并保存以备之后查看
6. GPS定 位功能可自动定 位分段场地信息并自动记录
三. 特点
1. 数据自动记录，操作简单，即使非专业人员也能轻松自如
2. 观测数据不可修改，保证结果真实性
3. 无须测站坐标，随意架站（架设全站仪只需整平无须对中），随意搬站，轻松测量隐蔽点
4. 多种坐标系转换方法，现场可快速进行实测点位与设计点位的检核、精度控制
5. 丰富的计算功能，现场进行各种空间几何量的求解和分析
6. 可对部材、大气温度、膨胀系数进行设置，提高数据精度
7. 支持全站仪种类多，附件种类齐全，能够满足各种特殊工作环境需求
8. 硬件采用广受欢迎的苹果iPad，便携、待机时间长、屏幕大、运行速度快
9. 强大的三维图形、偏差现场显示功能，操作更加直观可靠，避免测点位置混淆
10. 现场测量、现场既得图形方式显示的精度分析结果
11. 便携式电子图纸，现场不需携带易损的纸质图纸。可与设计数据库链接随时查阅零部件、分段等的尺寸、装配位置、装配顺序，直观清楚。
12. 现场测量分析结果随时传回办公室的精度数据库
13. GPS定 位功能可自动确定分段场地信息并自动记录
14. 摄像功能可随时拍摄精度不良问题照片，与分段精度分析数据一并保存备查
四. 功能
1. 现场连接全站仪
通过数据线或蓝牙的方式与全站仪连接测量，支持与各种型号全站仪连接
2. 标注精度控制点
简单添加设计图形到iPad ，添加精度控制点，简单实用的标注功能
3. 现场测量所见即所得
界面简洁友好，非专业测量人员亦可很快掌握;与全站仪连接测量无须设站，随意架站(架设全站仪只需整平无须对中)，随意搬站 ，轻松测量隐蔽点，现场可直接计算出偏差值

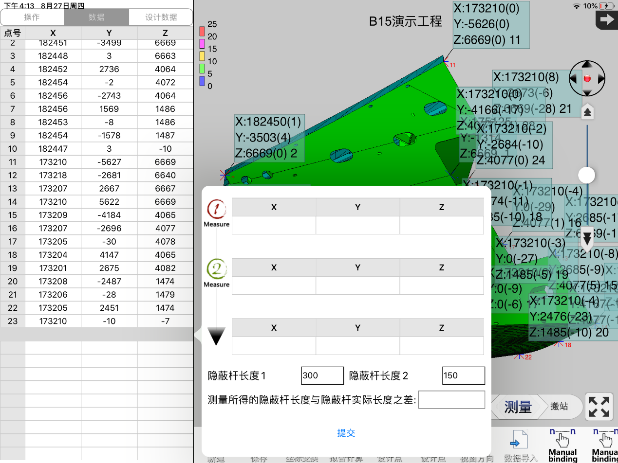

4. 实时显示实测数据与设计数据偏差
测量数据与设计数据匹配对比，图形与数据的结果显示，直观清楚
5. 现场数据分析
简单实用的点平移、角度旋转、位移旋转功能便于对单个分段的数据分析，调整分段至z优状态
6. 计算几何量检查
多种计算功能可以计算得出距离、角度、平面度、垂直度、圆心、直线度等几何量
7. 任意角度查看视图
通过视图方向、旋转功能可以从任意角度察看问题点
8. 便携式电子图纸
便携式电子图纸，现场不需携带易损的纸质图纸。可与设计数据库链接随时查阅零件、部件、分段等的尺寸、装配位置、装配顺序，直观清楚
iDACS分段现场测量及分析软件
