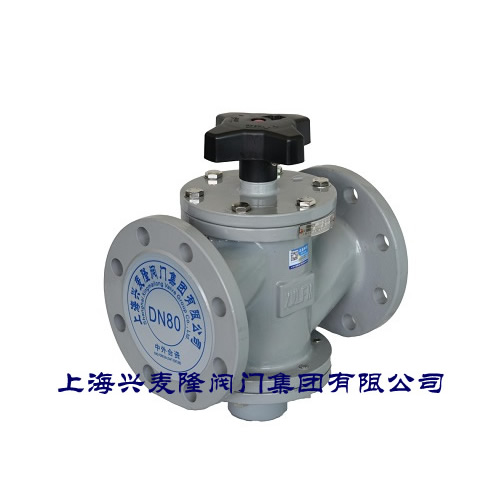

点击图片查看原图
DBVPD动态平衡阀产品详细介绍：
产品概述：
我公司生产的DBVPD动态平衡阀，用于需要进行流量控制的水系统中尤其适用于供热，空调系统等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。
工作原理：
动态平衡阀由自动调节阀瓣两部分组成。系统流体的工作压力为p1，手动调节阀瓣的前后压力分别为p2、p3. 当手动调节阀调到莫一位置时，即人为确定了设定流量，以及相对于的固定（p2-p3）值。当系统流量增大时。（p2-p3）的实际值超过了允许的给定值，此时自动调节阀瓣自动关小，直至流量重新维持到设定流量，反之亦然。
产品特点
1. 能使系统流量自动平衡在要求的设定值：
2. 能自动消除水系统中因各种因素因素引起的水力失调现象，保持用户所需流量，克服冷热不均，提高供热，空调的室温合格率：
3. 能有效地克服大流量，小温差的不良运行方式，提高系统能效，实现经济运行。
主要零件材料
零件名称 | 阀体 | 球墨铸铁 | 手轮 | 铸钢 |
材料 | 阀套 | 不锈钢 | 阀芯 | 黄铜 |
主要外形尺寸及性能参数：
DN | L | D | D1 | N-d | H | H2 | 流量控制范围m/h | ||
15 | 110 |
螺纹连接 | 72 | 70 | 0.1-1 | ||||
20 | 110 | 72 | 70 | 0.1-1.5 | |||||
25 | 115 | 81 | 74 | 0.2-2 | |||||
32 | 160 | 135 | 100 | 4-18 | 110 | 70 | 0.5-d | ||
40 | 200 | 140 | 110 | 4-18 | 125 | 110 | 1-6 | ||
50 | 215 | 160 | 125 | 4-18 | 120 | 115 | 2-10 | ||
65 | 230 | 180 | 145 | 4-18 | 138 | 120 | 3-15 | ||
80 | 275 | 195 | 160 | 8-18 | 150 | 146 | 5-25 | ||
100 | 290 | 215 | 180 | 8-18 | 172 | 165 | 10-35 | ||
125 | 310 | 245 | 210 | 8-18 | 183 | 208 | 15-50 | ||
150 | 350 | 280 | 240 | 8-22 | 200 | 205 | 30-80 | ||
200 | 430 | 335 | 295 | 12-22 | 230 | 295 | 40-180 | ||
250 | 520 | 405 | 355 | 12-26 | 255 | 345 | 100-300 | ||
300 | 635 | 460 | 410 | 12-26 | 357 | 430 | 150-500 | ||
350 | 670 | 520 | 470 | 12-26 | 372 | 495 | 200-700 | ||
