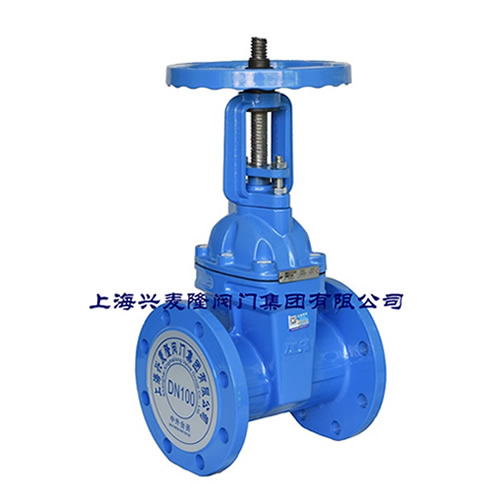

点击图片查看原图
明杆弹性座封闸阀产品概述：
FG41Q明杆弹性座封闸阀，承压部件为铸铁、闸板包胶：表面采用无害环氧树脂静电喷塑涂装，可用于饮水管路：阀体采用无闸槽设计，不会造成污物淤积，更适用于污水工况。广泛应用于自来水、污水处理、冶金石油、建筑、化工、电力等行业。
主要零件材料
零件名称 | 阀体/阀盖/手轮 | 闸板 | 填料 | 阀杆 |
材料 | 灰铸铁/球墨铸铁 | 球铁+三元乙丙橡胶 | 石墨 | 不锈钢 |
主要外形连接尺寸
DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
H（全关） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
H（全开） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
注：本表中结构长度按GB/T 12221标准。
