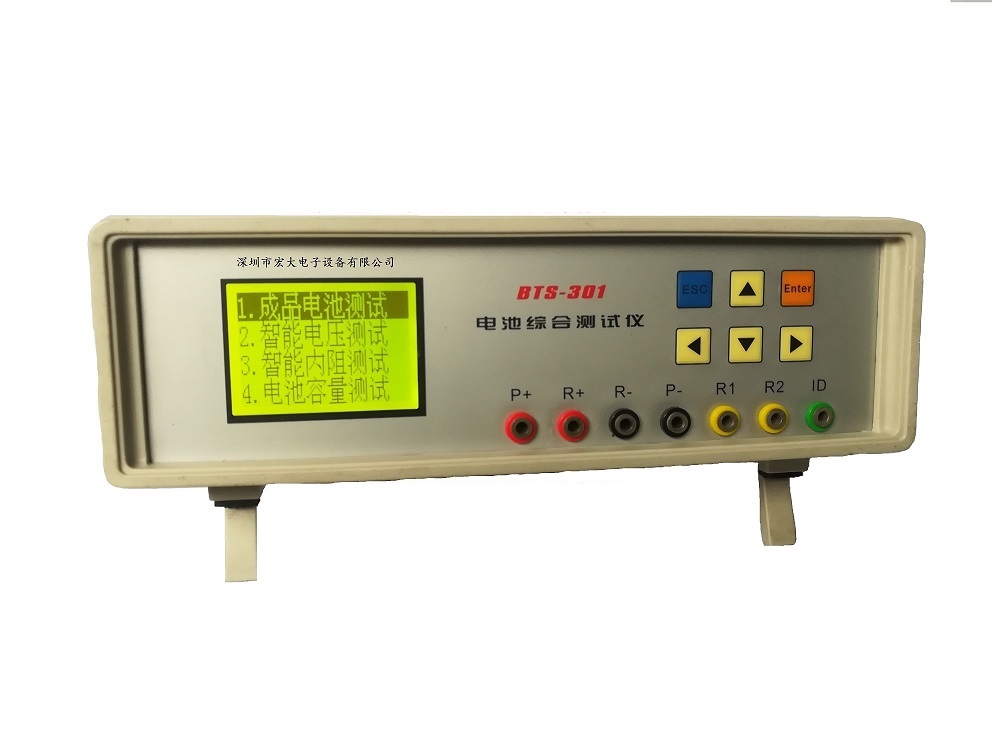

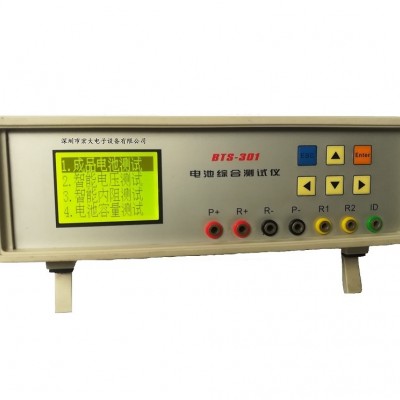

BTS-301电池综合测试仪成品电池测试仪

BTS-301电池综合测试仪成品电池测试仪

前  言

欢迎您使用深圳市宏大电子设备有限公司生产的BTS-301电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！

A． 测试电池种类：锂电，镍氢，镍镉。

B． 测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。

C． 通用测试项目：充电测试，放电测试，内阻，电压，过流保护功能测试。

D． 可选测试项目：识别代码，识别电阻。

E． 标称电压为3．7V的电池等同于3．6V，识别代码的测试是针对摩托罗拉系列手机电池。

F． 测试时间根据所选项目不同大约需要0．8 - 1．5秒。

2．容量测试：

A．测试电池种类：锂电，镍氢，镍镉。

B．测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。

C．测试项目：电池总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。

D．测试时间根据电池型号及设置不同大约需要1 - 3小时。

3．识别代码：

读出摩托罗拉系列手机电池内的识别码，64 + 1024位。

二 、测试步聚说明

开机后显示可供选择的三项菜单，通过按“▼”“▲”键选择需要进行的测试项目，按“ENTER”键进入测试功能。

1．  综合测试：

选择此功能后，进入“参数设置”：

[参数设置]

电池类型：锂电

 电池电压：3．6V

 识别端子：R1/R2

1．1．  设置说明：

通过按键“▼”“▲”选择需要设置的项目。

电池类型：默认为“锂电”。通过按键“◄”“►”循环翻滚选择。可选择为“锂电”“镍氢”“镍镉”。这指的是电芯的类型。

电池电压：默认为“3．6V”。通过按键“◄”“►”循环翻滚选择。可选择为“2．4V”“3．6V”“4．8V”“6．0V”“7．2V”。这指的是电池的标称电压值。标称为“3．7V”的电池选择“3．6V”。

识别端子：默认为“R1/R2”通过按键“◄”“►”循环翻滚选择。可选择为“NC”“R1”“R1/R2”“M-”“R1/M-”“R+”“S”“T”“R1/R+”。

a) 仅测试一个接在电池负极的电阻时选择“R1”。

b) 需要同时测试两个接在电池负极的电阻时选择“R1/R2”。

c) 仅测试一个识别代码时选择“M-”。

d) 需要同时测试一个接在电池负极的电阻及一个识别代码时选择 “R1/M-”。

e) 测试爱立信有码T28，T68时选择“T”。

f) 选择“S”能对西门子S40进行测试并初始化。

设置完成后，按键“ENTER”保存设置并进入合格范围设置，要退回主菜单按“ESC”键。

注意：在上述设置中，如果电池类型设置为“锂电”，而标称电压设置为“2．4V”或是“4．8V”“6．0V”，系统会自动更改为“镍氢”。

合格范围设置：

合格范围设置依次为：

识别电阻R1上限  默认设置999．9，单位KΩ 。
